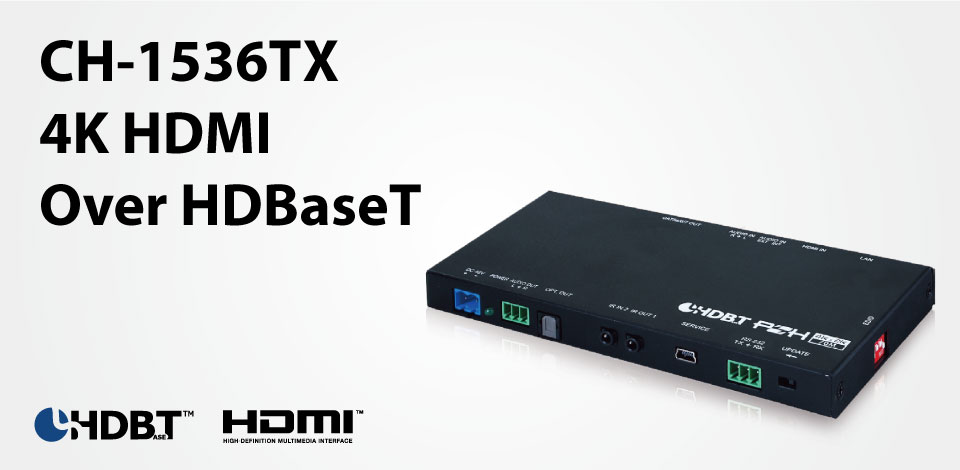

产品介绍
|
这款HDMI over Cat.5e / 6/7发送器和接收器套件是一款出色的解决方案，可通过一次Cat.5e / 6/7电缆延长无压缩高清音频和视频以及以太网和控制，最远距离可达100米提供多种数据和控制接口，包括IR，RS-232和LAN连接。 该扩展器套件符合先进的HDCP 2.2和HDMI 2.0标准，并支持传统的HDCP 1.x和HDMI 1.x标准。尽管HDBaseT的10Gbps带宽限制，4K UHD HDMI视频，包括4K @ 60Hz（4：4：4），可以通过将4：4：4颜色二次采样到4：2：0并减少位来进行处理和扩展必要时深度。 除了视频，数据和控制之外，这些单元还具有有用的音频功能。光学音频返回（OAR）功能支持从接收器侧向发送器侧传输光学音频以进行本地回放。还包括音频插入功能，允许将立体声模拟音频嵌入HDMI输出信号。完善功能集的是强大的EDID管理以及自动HDBaseT时钟延长和TMDS重新计时支持。接收器（PD）由发送器（PSE）提供的48V PoH供电，在不同的安装方案中提供更大的灵活性。 |
产品特色

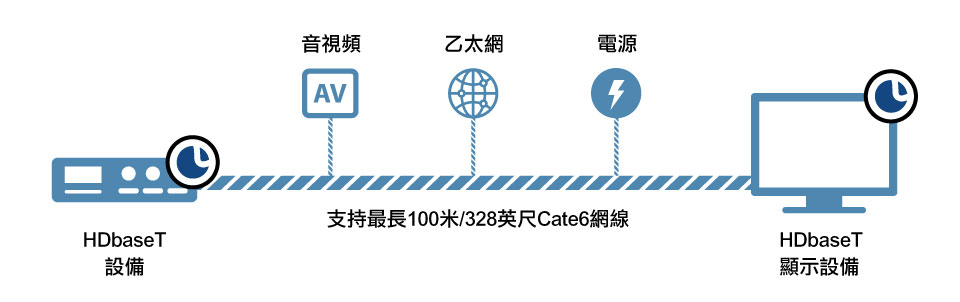

何谓HDBaseT
|
HDBaseT给影音市场带来了革命性的变化。与现有解决方案相比，HDBaseT提供更丰富的特性，更远的传输距离和更好的性能表现。HDBaseT的核心在于，仅使用一条100米/328英尺的普通网络线，即能传输未压缩超高清音视频、以太网、控制讯号、USB2.0和高达100W供电，称为5PlayTM技术 |

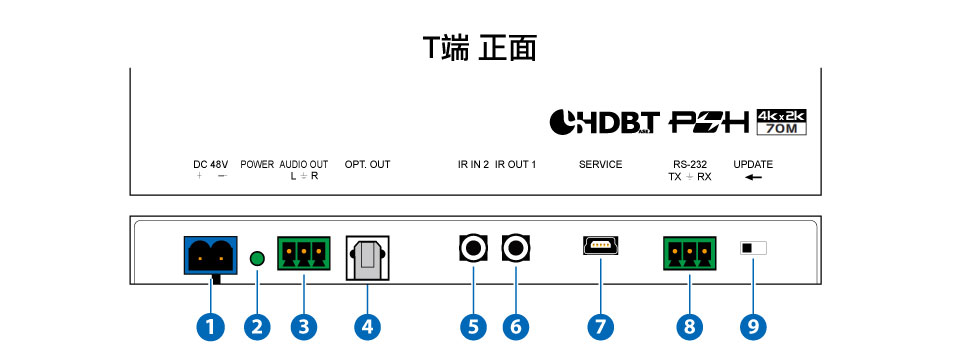

| 1. | DC 48V：将48V DC电源适配器插入此端口和将其连接到交流电源插座以供电。 |
| 2. | POWER LED：此LED指示灯将亮起，表示本机已开启和接收电力。 |
| 3. | AUDIO OUT L / R：连接到扬声器或用于立体声模拟的放大器音频输出。 |
| 4. | OPT OUT：连接到扬声器或放大器 |
| 5. | IR IN 2：连接到提供的IR延长器以延长IR控制远程设备的范围 |
| 6. | IR OUT 1：连接到提供的IR Blaster以传输IR信号IR Blaster直接视线范围内的设备。 |
| 7. | SERVICE：用于更新和EDID上传使用。 |
| 8. | RS-232：连接到PC，笔记本计算机或其他串行控制设备 3-Pin用于将RS-232信号扩展到接收器 注意：取决于连接到的受控设备接收器侧，Tx和Rx引脚可能需要反转。 |

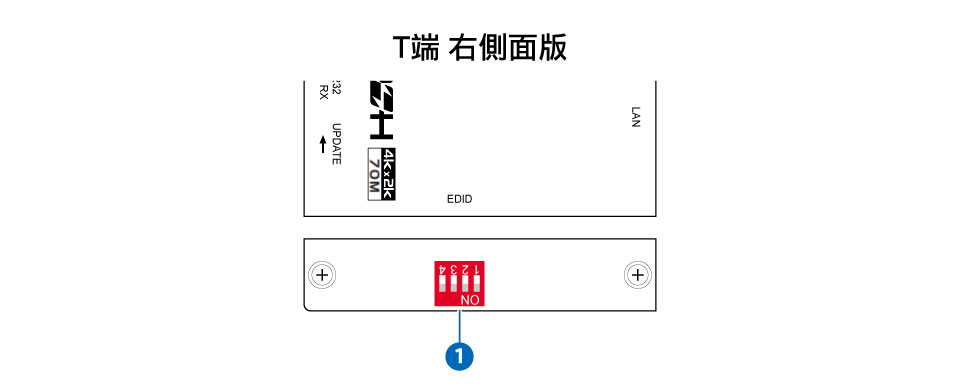

| 9. | 更新：正常操作，此开关应设置为对。 ※要将设备置于更新模式，请移动按箭头方向切换到左侧。更新后成功后，将开关返回到右侧。 |

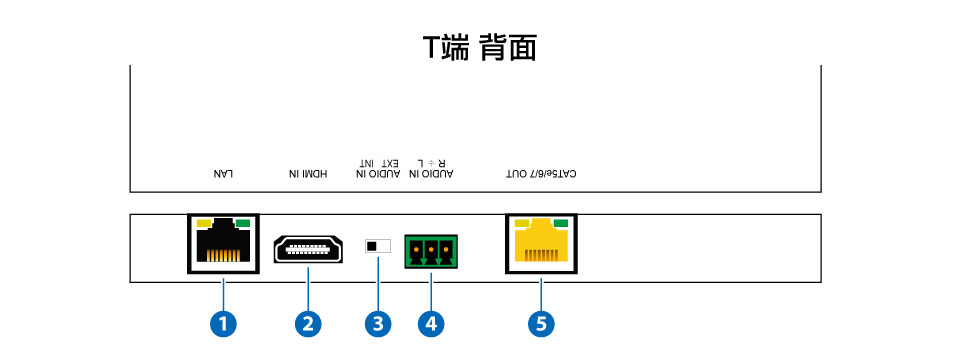

| 1. | LAN：连接到以太网络设备或本地网络，将网络扩展到两端HDBaseT连接。 |
| 2. | HDMI IN：连接到HDMI源设备，如媒体播放器，游戏机或机顶盒。 |
| 3. | AUDIO IN EXT / INT：控制HDBaseT的音频源输出 选择“Int”以使用HDMI输入的原始音频。 选择“Ext”用于嵌入来自Audio In连接的模拟音频Tx |
| 4. | AUDIO IN L / R：连接到CD播放器等设备的立体声模拟输出PC。 |
| 5. | CAT5e / 6/7 OUT：连接到兼容的HDBaseT接收器单根Cat.5e / 6/7电缆，用于传输所有数据信号和功率。 |
支持EDID 管理
产品规格
| • | HDMI支持3D和4K@60Hz |
|
•
|
兼容DVI 1.0 (需透过转接头) |
|
•
|
支持HDBaseT功能 |
|
•
|
符合HDCP 2.2和HDCP 1.x标准 |
|
•
|
支持高达4K UHD（18Gbps，4K @ 60Hz 4：4：4）视频输入 |
|
•
|
支持高达4K @ 50 / 60Hz（YUV 4：2：0）的输出分辨率 |
|
•
|
1080P 60Hz可传送最远 100米 |
|
•
|
4096×2160p@50/60 可传送最远70米 |
|
•
|
可透过100米Cat.5e / 6/7电缆线同时传输未压缩的视频，音频和数据 |
|
•
|
支持从发送器（PSE）到接收器（PD）的标准48V PoH（仅兼容接收器） |
|
•
|
支援CEC Bypass |
|
•
|
超薄外壳设计，易于安装（厚度仅为16mm！） |
|
•
|
当没有连接源时，支持720p彩条图案的输出 |
|
•
|
支持自动信号下变换以匹配HDBaseT带宽要求 4K @ 50 / 60Hz（4：4：4）→4K @ 50 / 60Hz（YUV 4：2：0,8位） 4K @ 23/24/25 / 30Hz（10或12位）→4K @ 23/24/25 / 30Hz（8位） 4K @ 50 / 60Hz（YUV 4：2：0,10或12位）→4K @ 50 / 60Hz（YUV 4：2：0,8位） |
|
•
|
支持光学音频返回（OAR）功能，将光学音频从接收器传输到兼容的发射器 |
|
•
|
支持将外部立体声音频插入传输的HDMI信号 |
|
•
|

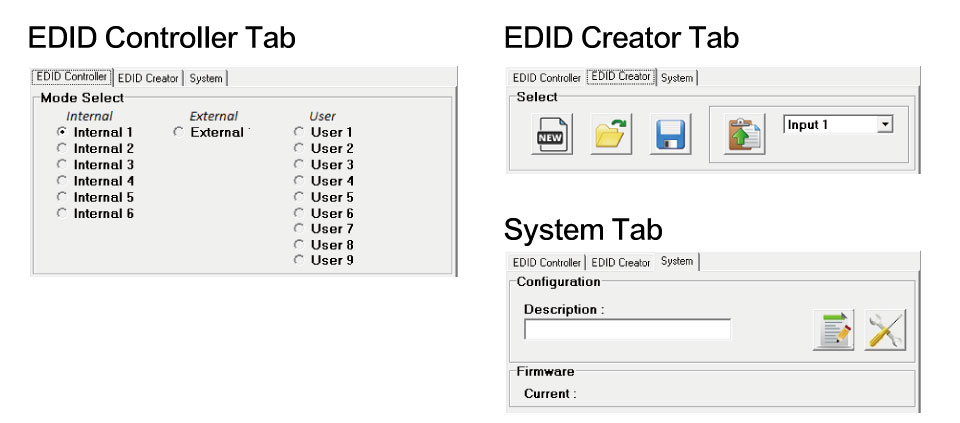

全面的EDID管理支持，包括6个预定义的EDID，9个用户EDID和EDID旁路模式 |
|
•
|
PC的EDID管理软件允许通过USB上传定制的用户EDID |
|
•
|
支持HDMI DDC总线时钟延长，以提高与某些蓝光播放器的兼容性 |
|
•
|
执行TMDS重新计时和信号重新生成，以改善信号完整性 |
|
•
|
支持Deep Color输入和输出最高可达12bit. |
|
•
|
支持分辨率高达4K @ 50 / 60Hz（4：2：0,8位） |
※HDBaseT功能支持：传输高清视频和音频，100米以太网络，USB 2.0,48V PoH和控制（双向IR / RS-232直通
4K高画质
应用场景多元

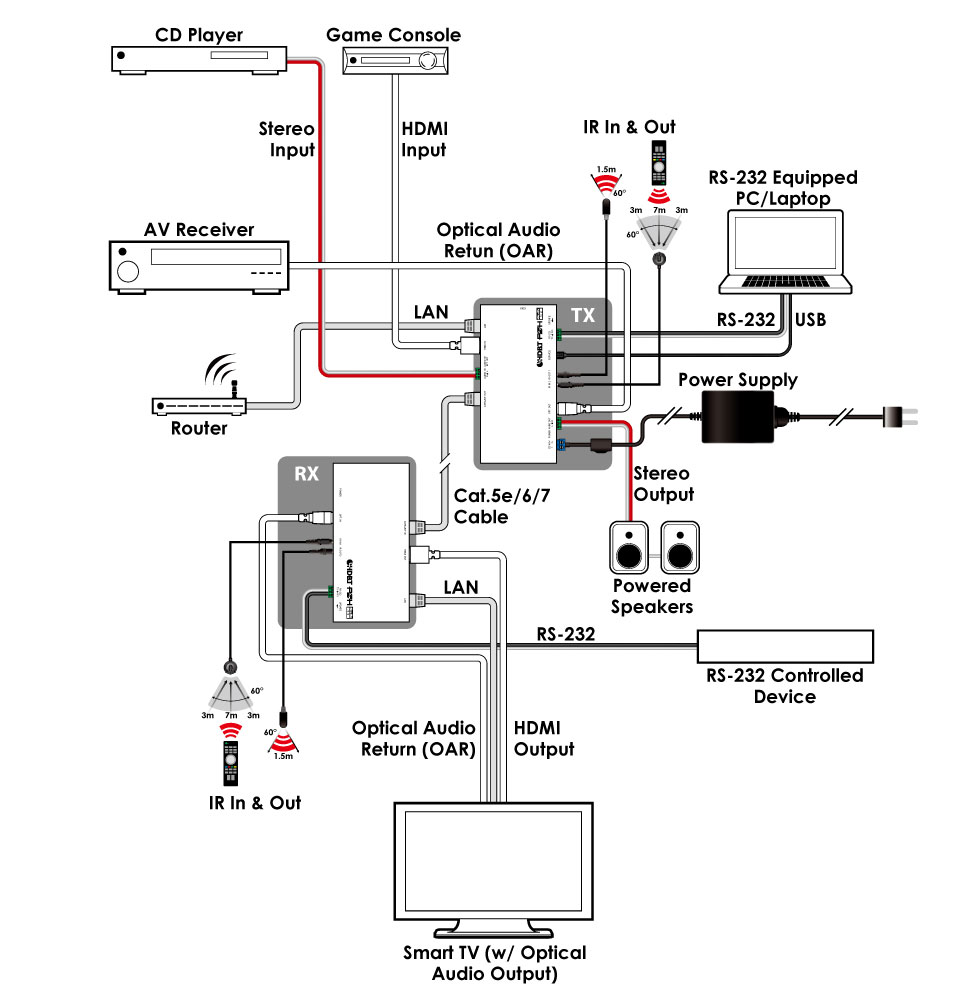

产品连接图
产品列表
 |
 |
||||
| CH-1536TX 本体x1 |
产品保证卡x1 |
※使用手册中所提到的产品规格及配件仅供参考，若有更动恕不另行通知，登昌恒保有变更产品设计、配件及驱动程序修改的权利。
